CAJAS DE CAMBIO MANUALES

El sistema de cambio de marchas manual ha evolucionado notablemente desde los primeros mecanismos de caja de cambios de marchas manuales sin dispositivos de sincronización hasta las actuales cajas de cambio sincronizadas de dos ejes.
Independientemente de la disposición transversal o longitudinal y delantera o trasera, las actuales cajas de cambios manuales son principalmente de dos tipos:

  • De tres ejes: un eje primario recibe el par del motor a través del embrague y lo transmite a un eje intermediario. Éste a su vez lo transmite a un eje secundario de salida, coaxial con el eje primario, que acciona el grupo diferencial.
  • De dos ejes: un eje primario recibe el par del motor y lo transmite de forma directa a uno secundario de salida de par que acciona el grupo diferencial.
En ambos tipos de cajas manuales los piñones utilizados actualmente en los ejes son de dentado helicoidal, el cual presenta la ventaja de que la transmisión de par se realiza a través de dos dientes simultáneamente en lugar de uno como ocurre con el dentado recto tradicional siendo además la longitud de engrane y la capacidad de carga mayor. Esta mayor suavidad en la transmisión de esfuerzo entre piñones se traduce en un menor ruido global de la caja de cambios. En la marcha atrás se pueden utilizar piñones de dentado recto ya que a pesar de soportar peor la carga su utilización es menor y además tienen un coste más reducido.
En la actualidad el engrane de las distintas marchas se realiza mediante dispositivos de sincronización o "sincronizadores" que igualan la velocidad periférica de los ejes con la velocidad interna de los piñones de forma que se consiga un perfecto engrane de la marcha sin ruido y sin peligro de posibles roturas de dentado. Es decir, las ruedas o piñones están permanentemente engranadas entre sí de forma que una gira loca sobre uno de los ejes que es el que tiene que engranar y la otra es solidaria en su movimiento al otro eje. El sincronizador tiene, por tanto, la función de un embrague de fricción progresivo entre el eje y el piñón que gira libremente sobre él. Los sincronizadores suelen ir dispuestos en cualquiera de los ejes de forma que el volumen total ocupado por la caja de cambios sea el más reducido posible. Existen varios tipos de sincronizadores de los cuales destacan: sincronizadores con cono y esfera de sincronización, sincronizadores con cono y cerrojo de sincronismo, sincronizadores con anillo elástico, etc.
El accionamiento de los sincronizadores se efectúa mediante un varillaje de cambio que actúa mediante horquillas sobre los sincronizadores desplazándolos axialmente a través del eje y embragando en cada momento la marcha correspondiente. Los dispositivos de accionamiento de las distintas marchas dependen del tipo de cambio y de la ubicación de la palanca de cambio.
A continuación se van a estudiar los dos tipos de cajas de cambios.
La primera caja de cambios es una caja manual de tres ejes con disposición longitudinal de un vehículo de propulsión trasera. La segunda, es una caja manual de dos ejes con disposición transversal, de un vehículo con tracción delantera con tracción delantera por lo que el grupo cónico-diferencial va acoplado en la salida de la propia caja de cambios.
La situación de la caja de cambios en el vehículo dependera de la colocacion del motor y del tipo de transmisión ya sea está delantera o trasera.


Estas dos disposiciones de la caja de cambios en el vehículo son las mas utilizadas, aunque existe alguna mas, como la de motor delantero longitudinal y tracción a las ruedas delanteras.

Caja de cambios manual de tres ejes. Este tipo de cajas es el más tradicional de los usados en los vehículos actuales y tiene la ventaja principal de que al transmitir el par a través de tres ejes, los esfuerzos en los piñones son menores, por lo que el diseño de éstos puede realizarse en materiales de calidad media.
En la figura inferior se muestra un corte longitudinal de una caja de cambios manual de cuatro velocidades dispuesta longitudinalmente. El par motor se transmite desde el cigüeñal del motor hasta la caja de cambios a través del embrague (Q). A la salida del embrague va conectado el eje primario (A) girando ambos de forma solidaria. De forma coaxial al eje primario, y apoyándose en éste a través de rodamiento de agujas, gira el eje secundario (M) transmitiendo el par desmultiplicado hacia el grupo cónico diferencial. La transmisión y desmultiplicación del par se realiza entre ambos ejes a través del eje intermediario (D).

El eje primario (A) del que forma parte el piñón de arrastre (B), que engrana en toma constante con el piñón (C) del árbol intermediario (D), en el que están labrados, además, los piñones (E, F y G), que por ello son solidarios del árbol intermediario (D). Con estos piñones engranan los piñones (H, I y J), montados locos sobre el árbol secundario (M), con interposición de cojinetes de agujas, de manera que giran libremente sobre el eje arrastrados por los respectivos pares del tren intermediario.
El eje primario recibe movimiento del motor, con interposición del embrague (Q) y el secundario da movimiento a la transmisión, diferencial y, por tanto, a las ruedas. Todos los ejes se apoyan en la carcasa del cambio por medio de cojinetes de bolas, haciéndolo la punta del eje secundario en el interior del piñón (B) del primario, con interposición de un cojinete de agujas.
Para transmitir el movimiento que llega desde el primario al árbol secundario, es necesario hacer solidario de este eje a cualquiera de los piñones montados locos sobre él. De esta manera, el giro se transmite desde el primario hasta el tren fijo o intermediario, por medio de los piñones de toma constante (B y C), obteniéndose el arrastre de los piñones del secundario engranados con ellos, que giran locos sobre este eje. Si cualquiera de ellos se hace solidario del eje, se obtendrá el giro de éste.

La toma de velocidad se consigue por medio de sincronizadores (O y M), compuestos esencialmente por un conjunto montado en un estriado sobre el eje secundario, pudiéndose desplazar lateralmente un cierto recorrido. En este desplazamiento sobre el estriado el sincronizador se acopla con los piñones que giran locos sobre el árbol secundario.
En la figura inferior se muestra el despiece de una caja de cambios de engranajes helicoidales, con sincronizadores, similar a la descrita anteriormente. El eje primario 5 forma en uno de sus extremos el piñón de toma constante (de dientes helicoidales). Sobre el eje se monta el cojinete de bolas 4, en el que apoya sobre la carcasa de la caja de cambios, mientras que la punta del eje se aloja en el casquillo de bronce 1, emplazado en el volante motor.
En el interior del piñón del primario se apoya, a su vez, el eje secundario 19, con interposición del cojinete de agujas 6. Por su otro extremo acopla en la carcasa de la caja de cambios por medio del cojinete de bolas 28. Sobre este eje se montan estriados los cubos sincronizadores, y "locos" los piñones. Así, el cubo sincronizador 10, perteneciente a tercera y cuarta velocidades, va estriado sobre el eje secundario, sobre el que permanece en posición por los anclajes que suponen las arandelas de fijación 9, 13 y 14. En su alojamiento interno se disponen los anillos sincronizadores 7 (uno a cada lado), cuyo dentado engrana en el interior de la corona desplazable del cubo sincronizador 10. Estos anillos acoplan interiormente, a su vez, en las superficies cónicas de los piñones del primario por un lado y del secundario 11 por otro.
Cuando la corona del cubo sincronizador 10 se desplaza lateralmente a uno u otro lado, se produce el engrane de su estriado interior, con el dentado de los anillos sincronizadores 7 y, posteriormente, con el piñón correspondiente en su dentado recto (si se desplaza a la izquierda, con el piñón del primario y a la derecha con el 11 del secundario). En esta acción, y antes de lograrse el engrane total, se produce un frotamiento del anillo sincronizador con el cono del piñón, que iguala las velocidades de ambos ejes, lo que resulta necesario para conseguir el engrane. Una vez logrado éste, el movimiento es transmitido desde el piñón al cubo sincronizador y de éste al eje secundario.

En el secundario se montan locos los piñones 15 (de segunda velocidad) y 26 (de primera velocidad), con los correspondientes anillos sincronizadores 17 y cubo sincronizador. Cada uno de los piñones del secundario engrana en toma constante con su correspondiente par del tren intermediario 20, quedando acoplados como se ve en la figura superior.
En el tren intermediario se dispone un piñón de dentado recto, que juntamente con el de reenvío 23 y el formado en el cubo sincronizador de primera y segunda velocidades, constituyen el dispositivo de marcha atrás.


Funcionamiento. Constituida una caja de cambios como se ha explicado, las distintas relaciones se obtienen por la combinación de los diferentes piñones, en consecuencia con sus dimensiones.
En las cajas de cambio de tres ejes, el sistema de engranajes de doble reducción es el utilizado generalmente en las cajas de cambio, pues resulta mas compacto y presenta la ventaja sustancial de tener alineados entre si los ejes de entrada y salida. Para la obtención de las distintas relaciones o velocidades, el conductor acciona una palanca de cambios, mediante la cual, se produce el desplazamiento de los distintos cubos de sincronización (sincronizadores), que engranan con los piñones que transmiten el movimiento.
En esta caja de cambios (figura superior) se produce una doble reducción cuando los piñones de "toma constante" (B y C) son de distintas dimensiones (nº de dientes). Por eso para calcular la reducción, tendremos utilizar la siguiente formula para la saber el valor de reducción. Por ejemplo en 1ª velocidad tendremos:

rt = relación de transmisión
B, C, G, J = nº de dientes de los respectivos piñones
1ª velocidad. El desplazamiento del sincronizador de 1ª/2ª (N) hacia la derecha, produce el enclavamiento del correspondiente piñón loco (I) del eje secundario, que se hace solidario de este eje. Con ello, el giro es transmitido desde el eje primario como muestra la figura inferior, obteniendose la oportuna reducción. En esta velocidad se obtiene la máxima reducción de giro, y por ello la mínima velocidad y el máximo par.

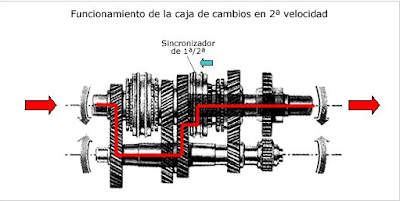

2ª velocidad. El desplazamiento del sincronizador de 1ª/2ª (N) hacia la izquierda, produce el enclavamiento del correspondiente piñón loco (J) del eje secundario, que se hace solidario de este eje. Con ello, el giro es transmitido desde el eje primario como muestra la figura inferior, obteniendose la oportuna reducción. En esta velocidad se obtiene una reducción de giro menor que en el caso anterior, por ello aumenta la velocidad y el par disminuye.


3ª velocidad. El desplazamiento del sincronizador de 3ª/4ª (O) hacia la derecha, produce el enclavamiento del correspondiente piñón loco (H) del eje secundario, que se hace solidario de este eje. Con ello, el giro es transmitido desde el eje primario como muestra la figura inferior, obteniendose la oportuna reducción. En esta velocidad se obtiene una reducción de giro menor que en el caso anterior, por ello aumenta la velocidad y el par disminuye.



4ª velocidad. El desplazamiento del sincronizador de 3ª/4ª (O) hacia la izquierda, produce el enclavamiento del correspondiente piñón de arrastre o toma constante (B) del eje primario, que se hace solidario con el eje secundario, sin intervención del eje intermediario en este caso. Con ello, el giro es transmitido desde el eje primario como muestra la figura inferior, obteniendose una conexión directa sin reducción de velocidad. En esta velocidad se obtiene una transmisión de giro sin reducción de la velocidad. La velocidad del motor es igual a la que sale de la caja de cambios, por ello aumenta la velocidad y el par disminuye.
Marcha atrás (M.A.). Cuando se selecciona esta velocidad, se produce el desplazamiento del piñón de reenvio (T), empujado por un manguito. Al moverse el piñón de reenvio, engrana con otros dos piñones cuya particularidad es que tienen los dientes rectos en vez de inclinados como los demás piñones de la caja de cambios. Estos piñones pertenecen a los ejes intermediario y secundario respectivamente. Con esto se consigue una nueva relación, e invertir el giro del tren secundario con respecto al primario. La reducción de giro depende de los piñones situados en el eje intermediario y secundario por que el piñón de reenvio actúa únicamente como inversor de giro. La reducción de giro suele ser parecida a la de 1ª velocidad. Hay que reseñar que el piñón del eje secundario perteneciente a esta velocidad es solidario al eje, al contrario de lo que ocurre con los restantes de este mismo eje que son "locos".

En la caja de cambios explicada , se obtienen cuatro velocidades hacia adelante y una hacia atrás.

Sincronizadores
Las cajas de cambio desde hace muchos años utilizan para seleccionar las distintas velocidades unos dispositivos llamados: sincronizadores, cuya constitución hace que un dentado interno ha de engranar con el piñón loco del eje secundario correspondiente a la velocidad seleccionada. Para poder hacer el acoplamiento del sincronizador con el piñón correspondiente, se comprende que es necesario igualar las velocidades del eje secundario (con el que gira solidario el sincronizador) y del piñón a enclavar, que es arrastrado por el tren intermediario, que gira a su vez movido por el motor desde el primario.
Con el vehículo en movimiento, al activar el conductor la palanca del cambio para seleccionar una nueva relación, se produce de inmediato el desenclavamiento del piñón correspondiente a la velocidad con que se iba circulando, quedando la caja en posición de punto muerto. Esta operación es sencilla de lograr, puesto que solamente se requiere el desplazamiento de la corona del sincronizador, con el que se produce el desengrane del piñón. Sin embargo, para lograr un nuevo enclavamiento, resulta imprescindible igualar las velocidades de las piezas a engranar (piñón loco del secundario y eje), es decir, sincronizar su movimiento, pues de lo contrario, se producirían golpes en el dentado, que pueden llegar a ocasionar roturas y ruidos en la maniobra.
Como el eje secundario gira arrastrado por las ruedas en la posición de punto muerto de la caja, y el piñón loco es arrastrado desde el motor a través del primario y tren intermediario, para conseguir la sincronización se hace necesario el desembrague, mediante el cual, el eje primario queda en libertad sin ser arrastrado por el motor y su giro debido a la inercia puede ser sincronizado con el del eje secundario. Por esta causa, las maniobras del cambio de velocidad deben ser realizadas desembragando el motor, para volver a embragar progresivamente una vez lograda la selección de la nueva relación deseada.

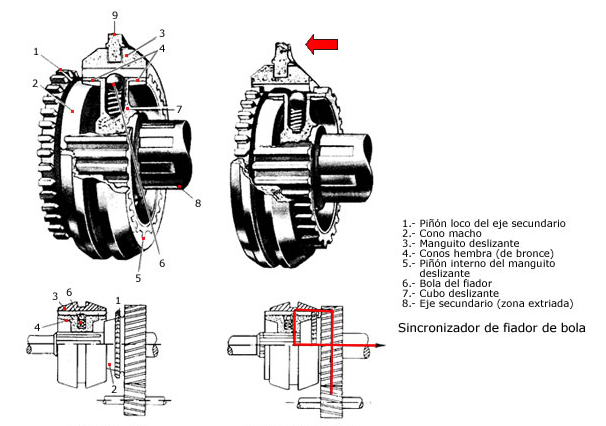

En la figura inferior tenemos un sincronizador con "fiador de bola", donde puede verse el dentado exterior o auxiliar (1) del piñón loco del eje secundario (correspondiente a una velocidad cualquiera) y el cono macho (2) formado en el. El cubo deslizante (7) va montado sobre estrías sobre el eje secundario (8), pudiendose deslizarse en él un cierto recorrido, limitado por topes adecuados. La superficie externa del cubo está estriada también y recibe a la corona interna del manguito deslizante (3), que es mantenida centrada en la posición representada en la figura, por medio de un fiador de bola y muelle (6).

Para realizar una maniobra de cambio de velocidad, el conductor lleva la palanca a la posición deseada y, con esta acción, se produce el desplazamiento del manguito deslizante, que por medio del fiador de bola (6), desplaza consigo el cubo deslizante (7), cuya superficie cónica interna empieza a frotar contra el cono del piñón loco que, debido a ello, tiende a igualar su velocidad de giro con la del cubo sincronizador (que gira solidario con el eje secundario). Instantes después, al continuar desplazandose el manguito deslizante venciendo la acción del fiador, se produce el engrane de la misma con el dentado auxiliar del piñón loco sin ocasionar golpes ni ruidos en esta operación, dado que las velocidades de ambas piezas ya están sincronizadas. En estas condiciones, el piñón loco queda solidario del eje secundario, por lo que al producirse la acción de embragado, será arrastrado por el giro del motor con la relación seleccionada.
